Module Mạch Nạp PicKit 3 KIT3.5+ MPLAP IDE

Nhãn hàng: OEM | Xem thêm các sản phẩm Các module tích hợp của OEM
Mạch Nạp PicKit 3 KIT3.5+Mạch Nạp PicKit 3  là phiên bản nâng cao, sau đó nâng cấp kit3.5 và Kit3.5+ là loại mạnh mẽ nhất. Hỗ trợ tốt cho tất cả các phiên bản của phần mềm MPLAB, MPLAB XThông số kỹ ...
Còn hàng
685,000 đ
ĐẾN NƠI BÁN
Cửa hàng:Linh Kiện Điện Tử 720Xem thêm các sản phẩm Các module tích hợp bởi Linh Kiện Điện Tử 720
  • Giao hàng toàn quốc
  • Được kiểm tra hàng
  • Thanh toán khi nhận hàng
  • Chất lượng, Uy tín
  • 7 ngày đổi trả dễ dàng
  • Hỗ trợ xuất hóa đơn đỏ
Giới thiệuchi tiết

Giới thiệu Module Mạch Nạp PicKit 3 KIT3.5+ MPLAP IDE

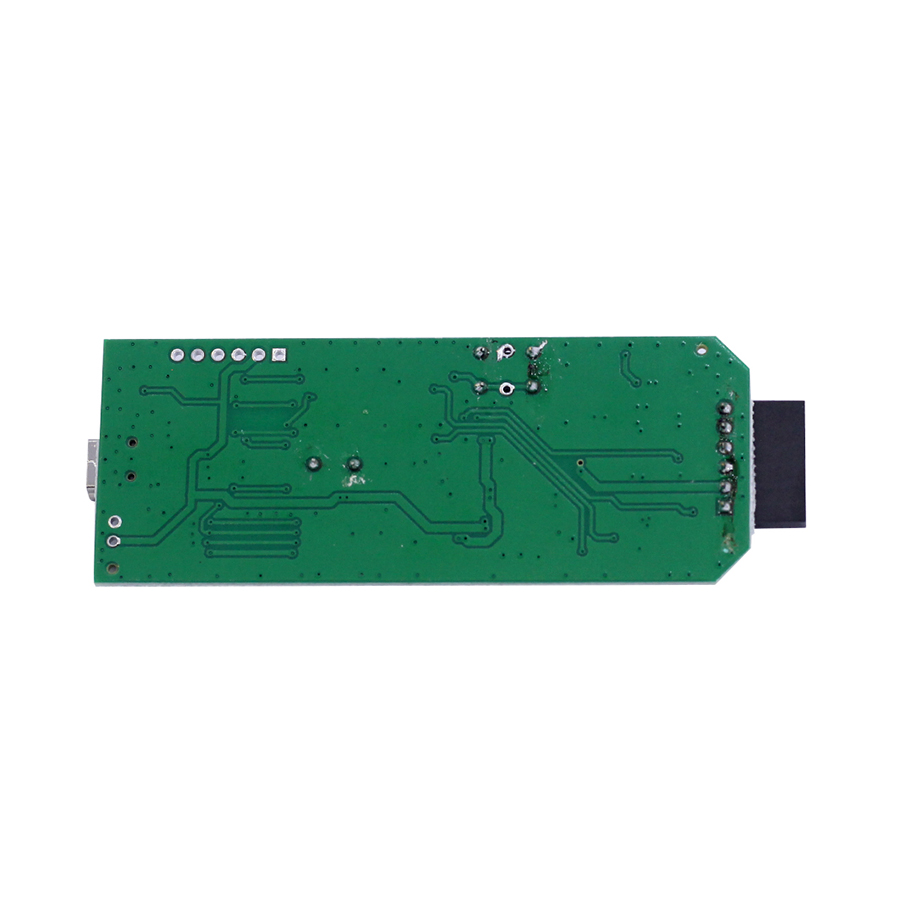

Mạch Nạp PicKit 3 KIT3.5+

Mạch Nạp PicKit 3  là phiên bản nâng cao, sau đó nâng cấp kit3.5 và Kit3.5+ là loại mạnh mẽ nhất. Hỗ trợ tốt cho tất cả các phiên bản của phần mềm MPLAB, MPLAB X

Thông số kỹ thuật:

  • Hỗ trợ nạp và debuggin các dòng MCU của Microchip.
  • Chuẩn giao tiếp với máy tính: USB.
  • Tốc độ ghi/đọc dữ liệu 12Mbits/s.
  • Thực hiện theo thời gian thực.
  • Tương thích với phần mềm MPLAP IDE.
  • Có bảo vệ ngắn mạch và quá áp.
  • Phần mềm được cập nhật từ PC/WEB.
  • Dải điện áp làm việc từ 2VĐC-6VĐC.
  • Đèn led chuẩn đoán(báo Nguồn,báo bận,báo lỗi).
  • Có thể ghi/đọc dữ liệu của MCU
  • Xóa bỏ các không gian bộ nhớ chương trình được chọn.

Hướng dẫn sử dụng mạch nạp pickit3:

  • Trước tiên các bạn cần tải phần mềm mạch Pickit3.
  • Link tải phần mềm pickit3 .
  • Sau khi tải và giải nén các bạn vào chương trình nạp có biểu tượng:

* Kết nối phần cứng

  • Kết nối mạch nạp với PC qua cổng USB.
  • Kết nối chân của PIC với mạch nạp:
  • Các bạn kết nối chân cho các dòng chip khác nhau theo đúng sơ đồ nối chân:
    • Chân VPP (MCLR): điện áp cao để lập trình.
    • Chân VDD:   điện áp cấp nguồn (+).
    • Chân GND: điện áp cấp nguồn (-).
    • Chân PGD: đầu vào data.
  •       Có thể mở phần mềm mạch chưa nhận được chip hoặc khi bạn mới mở chương trình lên mà chưa kết nối cổng usb của PC và mạch nạp chương trình sẽ báo lỗi như sau:
  • Các bạn thực hiện kiểm tra cổng USB bằng cách vào tool check communication.
  • Sau khi kết nối được giao diện của chương trình:

Nhập file hex cần nạp:

Để nhập một chương trình đã được biên dịch (HEX file) và nạp nó vào thiết bị đích ,chọn FileImport HEX

Nạp Chương trình vào Thiết bị (Chip)

      Sau khi một thiết bị đã được lựa chọn và một file HEX đã được nhập vào, thiết bị đích có thể được nạp vào bằng việc kích nút Write. Việc kết hợp xóa trong thao tác nạp gọi là phương pháp xóa gộp.

     Nếu nạp thành công, Status Bar trở về màu xanh lục và màn hiển thị hình “Programming Successful” (Lập trình Thành công)

Như vậy các bạn đã nạp xong cho  Pic bằng  pickit3.

Chúc các bạn thành công.
