Giới thiệu Module Điều Khiển Động Cơ XY-PWM Theo Chu Kỳ

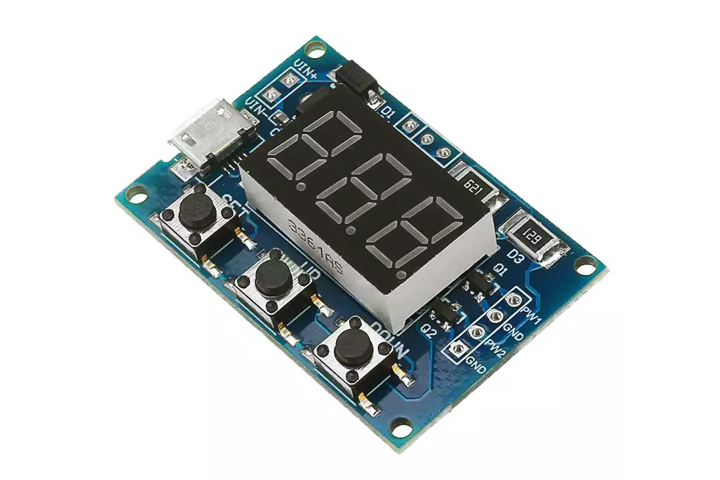

Module Điều Khiển Động Cơ XY-PWM Theo Chu Kỳ

Module Điều Khiển Động Cơ XY-PWM là module được sử dụng để điều khiển động cơ theo chu kì. XY-PWM được ứng dụng rất nhiều trong ngành công nghiệp chế tạo.

Module XY-PWM được sử dụng như một má phát tín hiệu sóng vuông để tạp ra một tín hiệu sóng vuông để phát triển thử nghiệm. Ngoài ra, chúng còn được sử dụng để điều khiển động cơ bước, tạo xung có thể điều chỉnh để MCU sử dụng,

Module Điều Khiển Động Cơ XY-PWM Theo Chu Kì

Thông Số Kĩ Thuật:

  • Điện áp làm việc: 5 ~ 30V DC
  • Tần số đáp ứng: từ 1Hz ~ 150KHz
  • Độ chính xác tần số: ± 2%.
  • Dòng ngõ ra: 8 ~ 30mA.
  • Điện áp ngõ ra: 5V V-PP
  • Nhiệt độ làm việc: -30 ~ + 70 ℃
  • Kích thước của module điều khiển động cơ XY-PWM: 4.4x3 cm
  • Trọng lượng: 30g
  • Tích hợp 3 nút nhấn [Set], [Up], [Down] dùng để thiết lập tần số ngõ ra PWM1 & PWM2



Ứng Dụng Của XY-PWM::

  • được sử dụng như một máy phát tín hiệu sóng vuông để tạo ra một tín hiệu sóng vuông để phát triển thử nghiệm
  • XY-PWM được sử dụng để tạo ra một tín hiệu sóng vuông điều khiển trình điều khiển động cơ bước
  • Tạo xung có thể điều chỉnh để MCU sử dụng
  • Tạo xung điều chỉnh và điều khiển các mạch liên quan

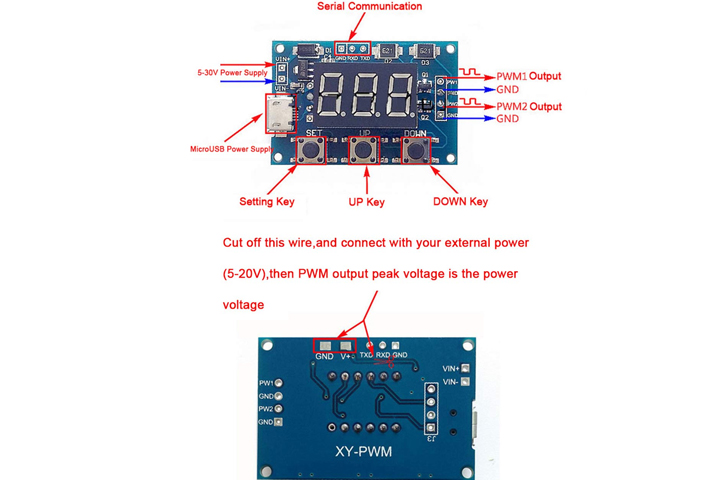

Thông Số Chi Tiết Của Module Điều Khiển Động Cơ XY-PWM Theo Chu Kì

Cài Đặt Tần Số Của PWM:

  • “S1FXXXT”: Cài đặt tần số của PWM1  thanh XXX HZ (001~999)
  • “S1FXX.XT”: Cài đặt tần số của  PWM1 thành XX.X KHZ (00.1~99.9)
  • “S1F:X.X.X.T”: Cài đặt tần số của PWM1 thành XXX KHZ (0.0.1.~1.5.0.)
  • 'S1': PWM1
  • 'S2': PWM2
  • 'F': tần số
  • 'D': chu kỳ nhiệm vụ
  • 'T' là điểm đánh dấu cuối

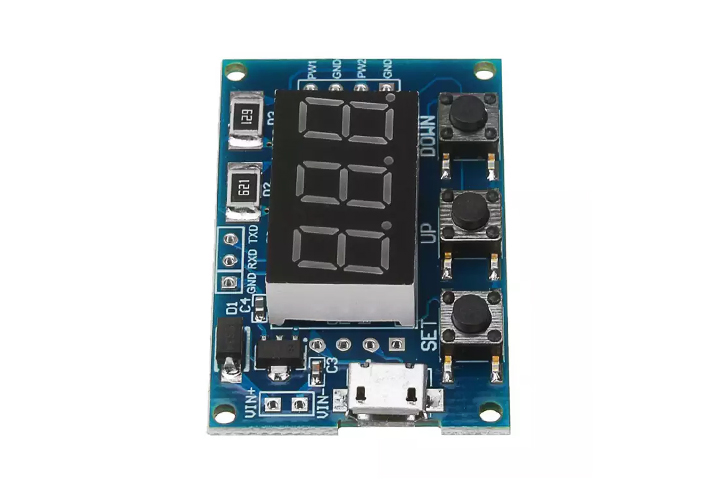

Chi Tiết Của Module Điều Khiển Động Cơ XY-PWM Theo Chu Kì

Cài Đặt Chu Khì Nhiệm Vụ Của PWM:

  • “S1DXXXT”: Đặt tỷ lệ nhiệm vụ của PWM1 thành XXX; (001 ~ 100)
  • “S2DXXXT”: Đặt chu kỳ nhiệm vụ của PWM2 thành XXX; (001 ~ 100)
  • Cài đặt thành công sẽ trả về giá trị: DOWN;
  • Cài đặt thất bị sẽ trả về giá trị: FALL.

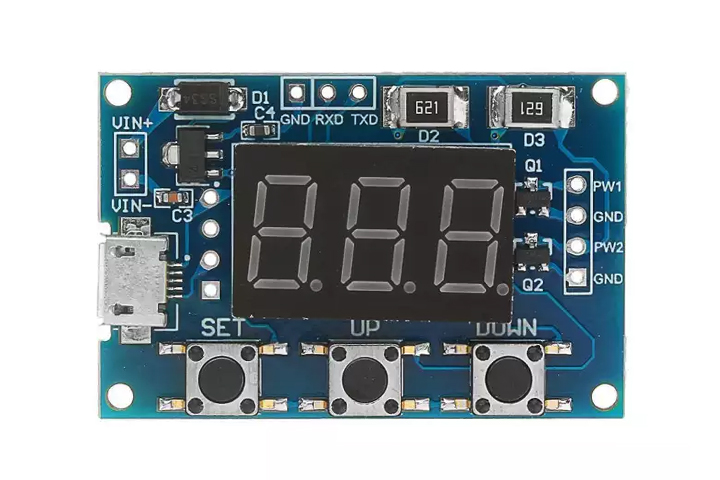

Mặt Trên Của Module Điều Khiển Động Cơ XY-PWM Theo Chu Kì

Kiểm Soát Cổng Nối Tiếp:

  • Chuẩn giao tiếp: 9600 bps
  • Các bit dữ liệu: 8
  • Vị trí dừng: 1
  • Số kiểm tra: không có
  • Kiểm soát luồng: không có

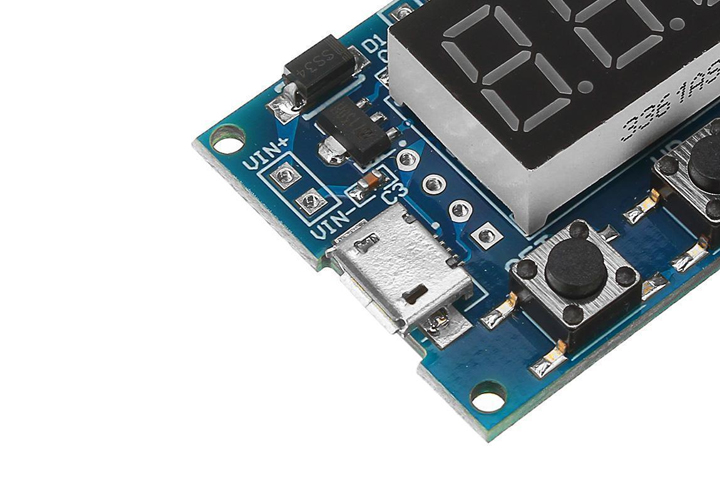

Mặt Bên Của Module Điều Khiển Động Cơ XY-PWM Theo Chu Kì
