Màn hình LCD16x2 5V màu xanh lá có kèm I2C

Giới thiệu Màn hình LCD16x2 5V màu xanh lá có kèm I2C

💥Bên trong LCD1602 được điều khiển bởi chíp VĐK HD44780 và nhà sản xuất chỉ đưa ra các chân cần thiết cho viêc giao tiếp của LCD với khả năng hiển thị 16 kí tự và 2 dòng với chữ đen trên nền phông xanh lá
⚡Trong đó đối với phiên bản không có I2C, ta có chức năng của từng chân như sau :

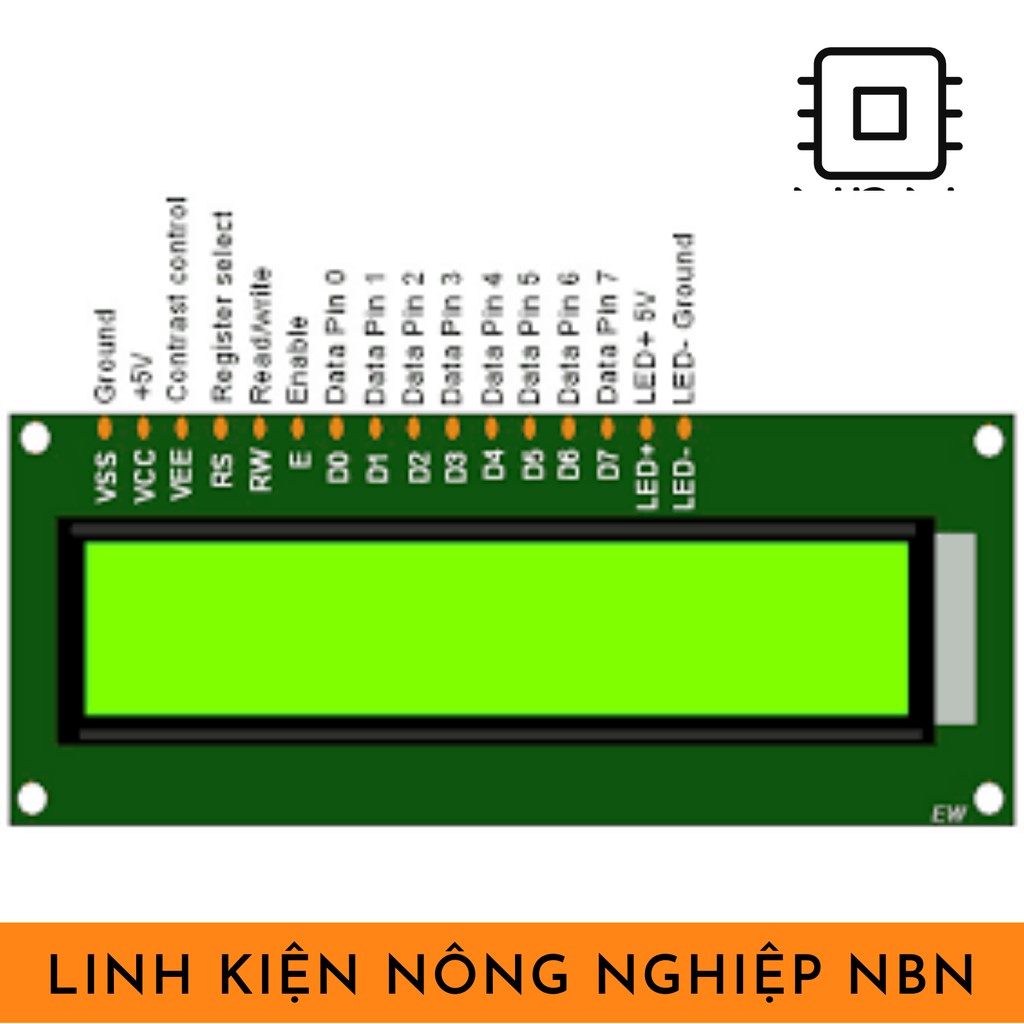

✅+Chân số 1 - VSS : Chân nối đất cho LCD, khi thiết kế mạch ta nối chân này với GND của mạch điều khiển
✅+Chân số 2 - VDD : Chân cấp nguồn cho LCD, khi thiết kế mạch ta nối chân này với VCC=5V của mạch điều khiển
✅+Chân số 3 - VE : Điều chỉnh độ tương phản của LCD.
✅+Chân số 4 - RS : Chân chọn thanh ghi . Nối chân RS với logic "0" hoặc logic "1" để chọn thanh ghi
✅+Logic “0”: Bus DB0-DB7 sẽ nối với thanh ghi lệnh IR của LCD (ở chế độ “ghi” - write) hoặc nối với bộ đếm địa chỉ của LCD (ở chế độ “đọc” - read)
✅+Logic “1”: Bus DB0-DB7 sẽ nối với thanh ghi dữ liệu DR bên trong LCD.
✅+Chân sô 5 - R/W : Chân chọn chế độ đọc/ghi (Read/Write). Nối chân R/W với logic “0” để LCD hoạt động ở chế độ ghi, hoặc nối với logic “1” để LCD ở chế độ đọc.
✅+Chân số 6 - E : Chân cho phép (Enable). Sau khi các tín hiệu được đặt lên bus DB0-DB7, các lệnh chỉ được chấp nhận khi có 1 xung cho phép của chân E.
💥Ở chế độ ghi: Dữ liệu ở bus sẽ được LCD chuyển vào(chấp nhận) thanh ghi bên trong nó khi phát hiện một xung (high-to-low transition) của tín hiệu chân E.
💥Ở chế độ đọc: Dữ liệu sẽ được LCD xuất ra DB0-DB7 khi phát hiện cạnh lên (low-to-high transition) ở chân E và được LCD giữ ở bus đến khi nào chân E xuống mức thấp.
✅Chân số 7 đến Chân sô 14 - D0 đến D7 : Tám đường của bus dữ liệu dùng để trao đổi thông tin với MPU. Có 2 chế độ sử dụng 8 đường bus này :
✅Chế độ 8 bit : Dữ liệu được truyền trên cả 8 đường, với bit MSB là bit DB7.
✅Chế độ 4 bit : Dữ liệu được truyền trên 4 đường từ DB4 tới DB7, bit MSB là DB7.
✅Chân số 15 - A : Nguồn dương cho đèn nền .
✅Chân số 16 - K : Nguồn âm cho đèn nên .
💥Thông số kĩ thuật
✅+Điện áp MAX : 7V.
✅+Điện áp MIN : -0,3V.
✅+Hoạt động ổn định : 2.7-5.5V.
✅+Điện áp ra mức cao : > 2.4V.
✅+Điện áp ra mức thấp : <0.4V.
✅+Dòng điện cấp nguồn : 350uA - 600uA.
✅Nhiệt độ hoạt động : -30 - 75 độ C.
✅Trong đó đối với phiên bản kèm có I2C, thì lcd vẫn bao gồm những chân như trên nhưng qua module I2C được rút gọn lại thành các chân SCL và SDA
✅+ Sản xuất tại Trung Quốc
✅+ Công ty nhập khẩu : công ty trách nhiệm hữu hạn dịch vụ Order siêu tốc
✅+ Địa chỉ : Làng Vàng , Cổ Bi, Gia Lâm, Hà Nội
